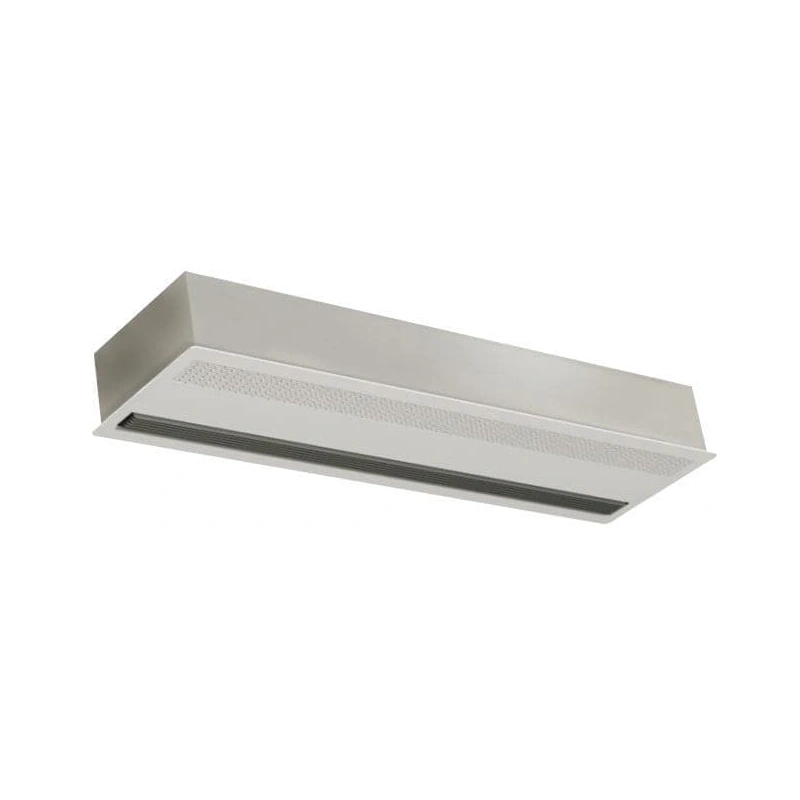

Frico AR220W

Водяные тепловые завесы серии Thermozone AR200:

AR210W

|

AR215W

|

Серия Thermozone AR200:

Воздушные завесы скрытой установки для дверей высотой до 2,5м

Назначение и область применения

Воздушные завесы группы AR200 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.

Эффективность и экономичность

Используемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.

Дизайн

AR200 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.

Отличительные особенности

• Каждый типоразмер AR200E имеет одну модель, но есть возможность перекоммутации 230В~/400В3N~, таким образом, можем получить 2 варианта по мощности.

• Оптимизированные по концепции Thermozone параметры воздушного потока.

• Компактность завесы (высота составляет всего лишь 200 мм).

• Видимая нижняя часть выполнена из полированного алюминия. Цветовой код: RAL 9016, NCS 0500. Нижняя панель легко снимается и может быть окрашена в любой желаемый цвет. Остальные корпусные элементы вне видимости изготовлены из листовой оцинкованной стали.

Профиль скоростей воздушного потока

Монтаж и подключение

Mонтаж

Завесы AR200 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов могут быть использованы несколько блоков завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм для завес с электрообогревом.

Подключение

Контрольный кабель подключен через выходы на стороне устройства или сверху, с 2x1.5 мм ? + земля. Подключений (DN15 (1/2 "), внутри резьба) на катушку нагрева воды расположены на верхней части устройства справа (если смотреть изнутри помещения). Для AR220W Подключение воды находится в середине верхней части устройства.

Общие характеристики

Серия

Thermozone AR 200

Мощность (t воды 80°С, t воздуха 10°С), кВт

14

Мощность (t воды 90°С, t воздуха 10°С), кВт

16,6

Мощность (t воды 130°С, t воздуха 10°С), кВт

20

Напряжение, В

220

Скорость потока воздуха, м/с

8.2

Объем воды, л

1,1

Производительность, м3/ч

1400/2000

Габаритные размеры (ДхВхГ),мм

2000х392х198

Уровень шума, дБ

44

Высота установки, м

2,5

Управление

3-х позиционный пульт скорости + термостат

Максимальный ток, А

1,0

Вес(без воды), кг

42

Способ установки

горизонтально
