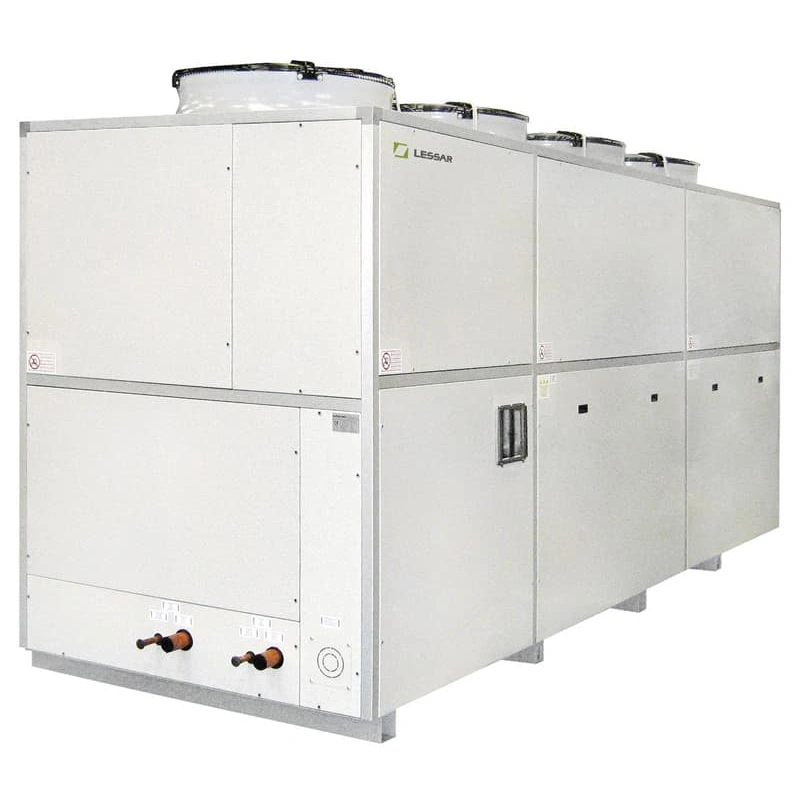

Lessar LUE-30TC2

Модельный ряд компрессорно-конденсаторных блоков холодопроизводительностью от 51 кВт до 160 кВт производится в Италии и вводится в дополнение к уже существующему модельному ряду компрессорно-конденсаторных блоков холодопроизводительностью от 2,6 до 45 кВт. Компрессорно-конденсаторные блоки LUE-...TC2/LUE-...C2/LUE-...C4 поставляются с полной фреоновой обвязкой.

Корпус

Выполнен из окрашенной оцинкованной стали. Панели снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях. Обеспечивают устойчивость к атмосферным осадкам.

Компрессор

Sanyo или Bitzer. Герметичные спиральные компрессоры с внутренней термозащитой и подогревом картера. Поставляются заправленными маслом и с антивибрационными вставками.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Вентилятор осевой

Осевой вентилятор с защитной решеткой непосредственно связан с электродвигателем со степенью защиты с IP54 и внутренней термозащитой.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

µC2SE фирмы CAREL, осуществляющего автоматическое управление и защиту компрессорно-конденсаторного блока и имеющего возможность подключения к BMS (опция).

Стандартная комплектация

• Жидкостный ресивер
• Соленоидный вентиль
• Фильтр-осушитель
• Отделитель жидкости
• Смотровое стекло с индикатором наличия влаги в фреоне
• Терморегулирующий вентиль (поставляется отдельно)
• Реле максимального и минимального напряжения
• Реле контроля правильности чередования фаз
• Реле защиты по высокому и низкому давлению
• Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
• Подогрев масла в картере компрессора
• Виброизолирующие опоры резиновые
• Разделитель воздушного потока компрессорного отсека
• Защитная решетка теплообменника

Опции

• Регулирование скорости вращения вентилятора конденсатора плавное (до +0 °С)
• Плата часов
• Вентили запорные компрессора
• Плата сетевого протокола ModBus
• Манометры высокого и низкого давления хладагента

Рабочий диапазон температуры наружного воздуха от +15 до +45 °С, а с опцией «Регулирование скорости вращения вентилятора конденсатора плавное» — от 0 до +45 °С.

Общие характеристики

Серия

LUE-...TC2(C4)

Тип кондиционера

Тип кондиционера

По своим конструктивным особенностям, способу установки и назначению кондиционеры делятся на несколько типов: оконные, мобильные, настенные, подпотолочные, напольные, универсальные (напольно-потолочные), кассетные, канальные и колонные. }

Компрессорно-конденсаторный блок

Обслуживаемая площадь

Обслуживаемая площадь

Максимальная площадь, на обслуживание которой, рассчитан кондиционер. Площадь, на которой кондиционер способен эффективно охлаждать воздух, зависит от его мощности. Если помещение малого размера, в него целесообразно выбирать менее мощный прибор. Это убережет вас от слишком сильного охлаждения воздуха и перерасхода энергии. }

880 кв.м.

Хладагент (Фреон, Хладон)

Хладагент (Фреон, Хладон)

Хладагент - это рабочее вещество кондиционера. При кипении и адиабатическом расширении он отнимает тепло у охлаждаемого объекта, а затем при сжатии передает ее окружающей среде. В качестве хладагентов используются так называемые

фреоны

(другое их название - хлорфторуглероды). Они представляют собой смесь метана и этана, в которых атомы водорода замещаются атомами фтора и хлора. }

R410A

Инверторное управление мощностью

Инверторное управление мощностью

Инвертор - это электронная схема которая плавно регулирует мощность компрессора кондиционера, она позволяет развивать мощность компрессора от 30 до 130% от его номинала, тем самым поддерживая температуру воздуха внутри помещения с точностью до 1 градуса. Стандартно компрессор управляется реле (вкл./выкл.) }

нет

Режимы работы

Основные режимы работы

Основные режимы работы кондиционера

Существуют кондиционеры, работающие только на охлаждение, и кондиционеры, которые могут и охлаждать, и обогревать воздух. Последние, как правило, дороже. Однако не стоит рассчитывать, что "теплый" кондиционер согреет вас при двадцатиградусном морозе и заменит радиатор - эффективно на обогрев он будет работать лишь в межсезонье (весна, осень), когда температура не опускается ниже -5 градусов. Дело в том, что при работе в режиме обогрева кондиционер переносит тепло, содержащееся в наружном воздухе, внутрь помещения. При понижении температуры наружного воздуха теплопроизводительность кондиционера уменьшается, и температура обработанного воздуха понижается. }

охлаждение

Производительность

Мощность в режиме охлаждения

Мощность охлаждения

Мощность охлаждения является основной характеристикой любого кондиционера. От этой величины зависит площадь, на которую он рассчитан. Для ориентировочных расчётов берётся 1 кВт охлаждающей мощности на каждые 10 квадратных метров при высоте потолков 2,8 - 3,0 м. То есть, для ориентировочного расчёта достаточно площадь комнаты разделить на десять: для 20 кв.м требуется 2,0 кВт, для 35 кв.м — 3,5 кВт и т.д. Эта упрощённая методика позволяет определить приблизительную мощность кондиционера, необходимую для данного помещения. Для правильного расчёта требуемой мощности необходимо учитывать теплопритоки, поступающие от бытовых приборов и людей, находящихся в помещении, степень застекления помещения, географическую расположенность, толщину стен и перекрытий. Учёт всех этих теплопритоков может увеличить мощность кондиционера на 15-20%. }

88 кВт

Мощность в режиме обогрева

Мощность обогрева

Мощность обогрева определяет площадь помещения, которую сможет обогревать кондиционер. Например, для комнаты площадью до 23 кв. м подойдет мощность обогрева в 1700-2500 Вт. Мощность обогрева, так же как и мощность охлаждения, в 3-4 раза больше потребляемой мощности: на 1 кВт потребляемой энергии кондиционер выделяет 3-4 кВт тепла. }

-

Электрические параметры

Параметры питающей сети (В, фаза, Гц)

Электрические параметры (Фаза)

Тип электропитания кондиционера. Практически во всех квартирах и офисах используется однофазная разводка сети, поэтому большинство бытовых кондиционеров работают от однофазного тока. Однако для некоторых особо мощных моделей, предназначенных для использования в больших помещениях (в холлах гостиниц, магазинах и т.п.), требуется трехфазное питание. Прежде чем покупать кондиционер, обязательно убедитесь, что вы сможете обеспечить ему необходимое электропитание. }

3~, 380 В, 50 Гц

Потребляемая мощность при охлаждении

Потребляемая мощность при охлаждении

Потребляемая кондиционером мощность примерно в три раза меньше мощности самого охлаждения. В этом нет никакого парадокса, потому что энергия кондиционера тратится не непосредственно на охлаждение, а на забор тепла из воздуха в помещении и "сброс" его на улицу. Отношение мощности охлаждения к потребляемой называется энергоэффективностью кондиционера и в таблицах обозначается EER (для бытовых кондиционеров составляет 2,5 – 4). Благодаря небольшой потребляемой мощности большинство бытовых кондиционеров можно включать в обычную розетку, не опасаясь "выбитых" пробок. }

28 кВт

Потребляемая мощность при обогреве

Потребляемая мощность при обогреве

Кондиционер, работающий в режиме обогрева, потребляет мощность, примерно в три раза меньшую, чем мощность самого обогрева. В этом нет никакого парадокса, потому что в режиме обогрева кондиционер сам не нагревает воздух, а лишь забирает тепло с улицы и передает его воздуху в помещении. Благодаря небольшой потребляемой мощности большинство бытовых кондиционеров можно включать в обычную розетку, не опасаясь "выбитых" пробок. }

-

Уровень шума

Уровень шума наружного блока

Уровень шума наружного блока

Шум наружного блока в режиме охлаждения — этот показатель напрямую зависит от скорости работы вентилятора. Если требуется быстрее охладить воздух в помещении, то скорость и шум вентилятора наружного блока будут выше. Внешний блок может работать очень громко. Поэтому этот показать важно учитывать при монтаже кондиционера в многоквартирном жилом доме или офисном помещении. }

72 дБ(А)

Установка (монтаж)

Максимальная длина магистрали

Максимальная длина магистрали

Максимальная длина магистрали между внутренним и внешним блоком кондиционера. Внутренний блок - это часть сплит-системы, которая устанавливается внутри помещения. Соответственно, внешний блок - это то, что вынесено наружу. Блоки соединяются между собой медным трубопроводом, по которому передается хладагент. В стандартную установку обычно включена пятиметровая трасса, в большинстве случаев этого вполне достаточно. Если планируется установить внутренний блок в большом помещении или на существенном расстоянии от внешнего, следует обратить внимание на данный параметр. }

15 м

Максимальный перепад высот

Максимальный перепад высот

Максимальный перепад высот между блоками - это наибольшая допустимая разница между высотой установки внутреннего блока кондиционера и внешнего. Если блоки устанавливаются на большом удалении друг от друга, перепад высот не должен превышать значения, указанного производителем. }

15 м

Диаметр газовой трубы

Диаметр газовой трубы

Газовая труба для циркуляции хладагента имеет больший диаметр, чем жидкостная. Это обуславливается физическими характеристиками газообразного вещества: оно имеет расширенный объем. Для жидкого хладагента, напротив, предусматривается более тонкая трубка. }

42 мм

Диаметр жидкостной трубы

Диаметр жидкостной трубы

Диаметр жидкостной трубы — от этого параметра зависит скорость передвижения охлаждающей жидкости. Труба для жидкого хладагента имеет меньший диаметр, чем труба, по которой пускают газ. Диаметр жидкостной трубы рассчитывается производителем так, чтобы скорость подачи и давление охлаждающей жидкости в системе были оптимальными, а соединения фреонового трубопровода — надежными и герметичными. }

22 мм

Наружный блок

Габариты наружного блока (ШхВхГ)

Габариты наружного блока

В размерах наружного блока указываются три параметра - ширина, высота и глубина. Порядок их указания может быть разным. Поэтому, выбирая климатическую технику по размеру, уточняйте ее габариты у продавца-консультанта. }

2580x2250x990 мм

Вес наружного блока

Вес наружного блока

Вес наружного блока учитывается при выборе места для установки. Внешние блоки кондиционеров могут устанавливаться на балконе, крыше или крепиться к стене. В последнем случае используются специальные крепежи, которые должны соответствовать весу блока. }

880 кг
