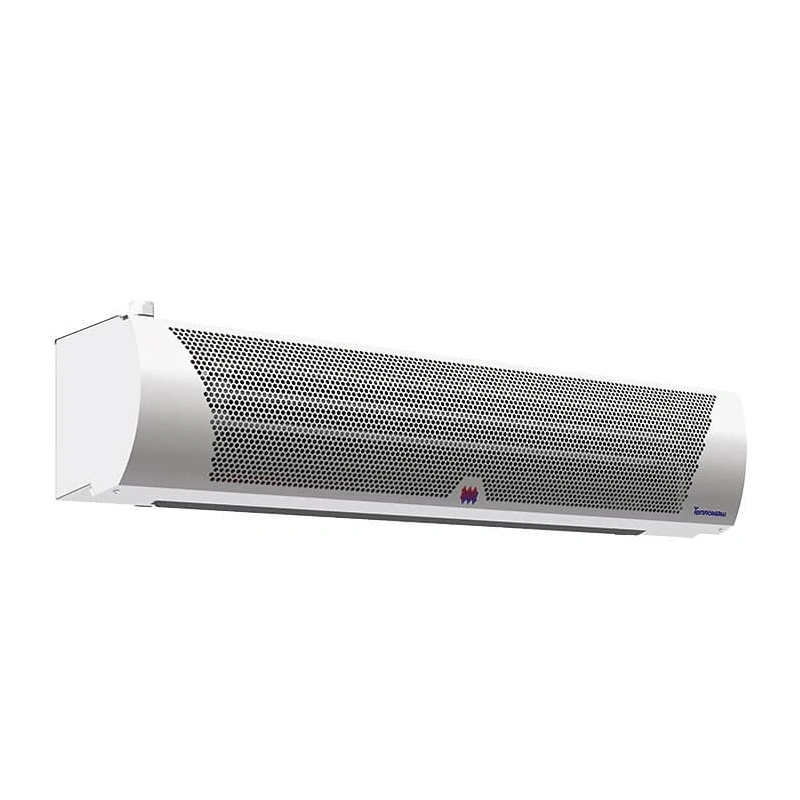

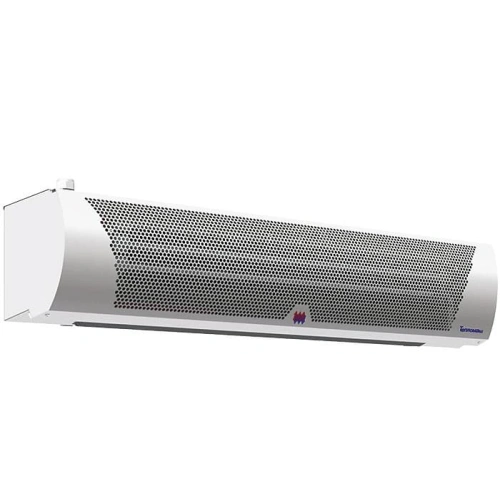

Тепловая завеса Тепломаш КЭВ-6П2221Е

Электрические тепловые завеси Тепломаш серии 200:

КЭВ-6П2211Е

|

КЭВ-6П2011Е

|

КЭВ-9П2011Е

|

КЭВ-6П2021Е

|

КЭВ-9П2021Е

|

КЭВ-12П2021Е

-Завесы серии 200 предназначены для защиты дверей высотой от 2,0 м до 2,5 м в офисных,торговых, административных и других общественных помещениях.

-Степень защиты, обеспечиваемая оболочкой - IP21.

-Завесы устанавливаются как горизонтально, над проемом, так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность и тепловую мощность завесы.

Общие сведения о компактных воздушно-тепловых завесах

Профиль скоростей воздушного потока

Назначение завес

Воздушно-тепловые завесы для проемов (ворот, дверей, окон) являются энергосберегающим элементом систем отопления и вентиляции зданий всех типов и назначений. Наиболее эффективны завесы «шиберующего» типа, создающие подогретую воздушную струйную преграду от проникновения холодного наружного воздуха через открытый проем внутрь здания. Это позволяет существенно снизить теплопотери здания при открывании дверей и ворот (до 80 %). При этом коэффициент эффективности правильно устроенной завесы, а именно: отношение затрат энергии на компенсацию теплопотерь через открытый проем без завесы к сумме затрат на завесу и на компенсацию остаточных теплопотерь при работе завесы достигает 2-3. В теплое время года завесы без источника тепла создают заграждение наружному воздуху в проемах кондиционируемых помещений и холодильных камер.

Устройство завес

Завеса имеет корпус, изготовленный из листовой стали с высококачественным полимерным покрытием. Внутри корпуса расположены воздухонагреватель (электрический, водяной, или газовый), вентилятор, сопло для выхода струи. Вентилятор всасывает воздух из помещения, поток воздуха нагревается в воздухонагревателе и выбрасывается через сопло в виде струи в плоскости проема или под углом к ней.

Завесы устанавливаются горизонтально над проемом или вертикально сбоку от проема (однои двусторонние). Как правило, струя, истекающая из завесы, должна иметь размах, равный ширине или высоте проема. Поэтому важнейшим из габаритных размеров завесы является ее длина. Если размер стороны проема, вдоль которой устанавливается завеса, больше длины завесы, то выстраивают в ряд несколько примыкающих друг к другу завес, перекрывающих суммарной длиной сторону проема.

Далее представлены описания всех моделей завес. В ту или иную модель завесы заводом-изготовителем могут быть внесены конструктивные изменения, не снижающие ее качество и надежность, не отраженные в настоящем каталоге.

Вентиляторы завес

В подавляющем большинстве завес использованы вентиляторы диаметрального типа (cross-flow-fan). Длинное рабочее колесо (от 6 до 9 диаметров) такого вентилятора располагается вдоль корпуса завесы. Это позволяет организовать равномерное по длине завесы всасывание воздуха и его подачу в сопло, что способствует правильному формированию истекающей из завесы заградительной струи.

Лопасти рабочих колес направлены не по образующей цилиндра, а под небольшим углом к ней. Тем самым смягчается «ударное» взаимодействие лопаток с языком вентилятора при вращении колеса и снижается уровень шума.

В завесах 500-й серии использованы как осевые, так и радиальные вентиляторы типа DD, со специальным однофазным трехскоростным электродвигателем (фирмы Fasco, США).

В завесах 700-й и 800-й серии использованы осевые вентиляторы с внешнероторным двигателем. Класс защиты – IP44.

В завесах серии 400-й для автомоек также использованы осевые вентиляторы с внешнероторным двигателем. Класс защиты – IP54.

Электродвигатели

Завесы оснащены следующими двигателями: Внешнероторные двигатели отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены шариковые подшипники, рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы. Класс защиты – IP00.

Q-моторы – двигатели квадратной формы с расщепленными полюсами, имеют самоустанавливающиеся подшипники скольжения из металлокерамики, с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты – IP42.

Аэродинамическая схема

В завесах с диаметральными вентиляторами (серии 200-400 и 600) использована высокоэффективная аэродинамическая схема ЦАГИ. Источник тепла расположен на стороне всасывания, кроме серии 100E. Прямое сопло позволяет организовать равномерную дальнобойную турбулентную струю.

В завесах серии 500 с радиальными вентиляторами установлены специальные растекатели, выравнивающие скорость струи по длине сопла.

Завесы 800-й серии имеют широкое поперечное сопло, формирующее супермощную струю для защиты высоких и широких проемов (6-12 метров).

В завесах 500-й, 700-й и 800-й серии сопла могут быть выполнены симметрично или с углом струи 30° к плоскости проема (под заказ).

Для каждой модели приведен факел свободной (неограниченной полом и стенками) струи. На заданных расстояниях от сопла указана скорость на оси струи максимальная скорость потока в данном сечении.

Источник тепла

В качестве электрических источников тепла используются прямые и М-образные трубчатые электрические нагреватели (ТЭНы) из нержавеющей стали. Длина, мощность ТЭНов и скорость их обдува подобраны таким образом, чтобы температура их поверхности (под ребрами) не превышала 400 °C.

Тепловая защита завес

Завесы с электрическим источником тепла снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев может наступить по следующим причинам:

• завесы загромождены посторонними предметами (или сильно загрязнены)

• вышел из строя вентилятор

• тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например, в тамбуре небольшого объема).

Кроме того, все электрические завесы (кроме завес 100-й серии) снабжены автоматической задержкой выключения вентилятора при выключении завесы через пульт управления. Вентилятор продолжает продувку до тех пор, пока температура ТЭНов не снизится до заданной величины (1-2 мин.). Это позволяет увеличить срок службы ТЭНов.

Условия эксплуатации завес с электрическим источником тепла и завес без источника тепла

• Температура окружающего воздуха -20...+40 °C

• Относительная влажность воздуха при температуре 20 °C не более 80 %

• Содержание пыли и других примесей в воздухе не более 10 мг/м3

• Не допускается присутствие в воздухе капельной влаги (за исключением специальных завес с IP54), веществ, агрессивных по отношению к углеродистым сталям (кислоты, щелочи), липких и горючих веществ, смол, а также волокнистых материалов (технические и растительные волокна).

a:1:{s:7:"content";s:1895:"

Общие характеристики

Серия

200

Параметры питающей сети, В/Гц

220/50 (380/50)

Режимы мощности, кВт

*/3/6

Расход воздуха, м

3

/ч

1100/1350/1600

Скорость воздуха на выходе из сопла, м/с

7,0

Эффективная длина струи, м

2,5

Подогрев воздуха,

o

С

11/16

Габаритные размеры (ДхШхВ), мм

1540х225х225

Вес, кг

23

Максимальный ток, А

29 (15)

Потребляемая мощность двигателя, Вт

200

Звуковое давление на расстоянии 5 м, дБ

53

Высота установки, м

2,5

Способ установки

горизонтально/вертикально
