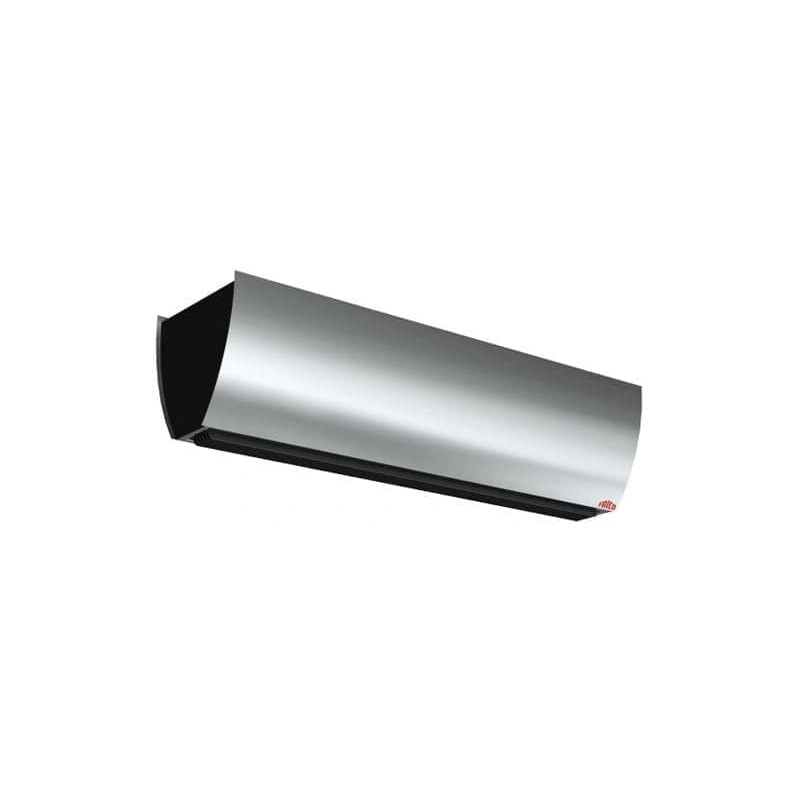

Frico PS215E14

Электрические тепловые завесы без обогрева серии Thermozone Portier:

PS210E03

|

PS210E06

|

PS210E09

|

PS215E09

|

Серия Thermozone Portier:

Воздушная завеса для входных дверей высотой до 2,5м

Назначение и область применения

Воздушные завесы серии Portier специального дизайна с корпусом из матовой (Матовая) нержавеющей стали предназначены стали используются для защиты входных дверей в помещениях, где предъявляются повышенные эстетические требования к дизайну. Приборы выпускаются в двух типоразмерах по длине, что дает возможность перекрывать проемы любой ширины.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.

Эффективность и экономичность

Используемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.

Дизайн

Завесы серии Portier имеют уникальный симметричный дизайн, основные фронтальные поверхности корпуса из матовой нержавеющей стали, а торцы окрашены в черный цвет. Окраска корпуса в требуемый цвет возможна по спецзаказу.

Отличительные особенности

• Низкий уровень шума.

• Простая и удобная установка крепежные элементы находятся на верхней части завесы. Возможно крепление к стене на монтажных скобах или к потолку посредством монтажного комплекта, шпилек, тросов или цепочек.

• Регулируемое направление потока воздуха. Угол выдува выбирается в зависимости от погодных условий и особенностей эксплуатации.

• Характеристики струи оптимизированы в соответствии с технологией Thermozone.

• Корпус из нержавеющей стали (Матовая). Цвет решетки и торцевых элементов: черный, RAL 9005. Окраска в необходимый цвет возможна по специальному заказу.

Профиль скоростей воздушного потока

Монтаж и подключение

Mонтаж

Приборы устанавливаются только горизонтально над проемом с выдувом воздушного потока сверху-вниз. Pасстояние от решетки выдува до легковоспламеняемых предметов или материалов должно быть не менее 50мм. Четыре крепежных отверстия М6 расположены в верхней части прибора. Для крепления к стене используется монтажный комплект P2WB. Для крепления к потолку используется монтажный комплект ADPK1 и cкобы для крепления к потолку ADPF1. Помимо этого прибор может подвешиваться на тросах, цепочках или стержнях с резьбой. О возможных вариантах установки более подробно на следующей странице. Для максимального эффекта защиты приборы следует располагать по возможности ближе к краю проема по всей его ширине. В широких проемах устанавливаются несколько блоков завес вплотную друг к другу так, чтобы поток воздуха был непрерывен. Для стыковки приборов может использоваться соединительный комплект P2JK.

Подключение

Соединение должно выполняться кабелем с двойной изоляцией, а его сечение соответствовать нагрузкам по току. Силовые клеммы рассчитаны на подвод кабеля сечением не более 16мм 2 , а клеммы группы управления до 2,5мм 2 . Обычно питание блока нагрева и группы управления подается из разных источников. Для завес малой мощности оно может быть объединено.

Общие характеристики

Серия

Thermozone AС 200

Напряжение, В

380

Режимы мощности, кВт

0/6,7/13,5

Расход воздуха, м3/ч

1200/1900

Скорость воздуха на выходе из сопла, м/с

6,9

Габаритные размеры (ДхГхВ),мм

1530x295x280

Высота установки, м

2.5

Максимальный ток, А

20

Управление

пульт управления. 2 режима скорости и 2режима мощности

Уровень шума, дБ

39

Класс защиты

IP21

Вес, кг

24

Способ установки

горизонтально
