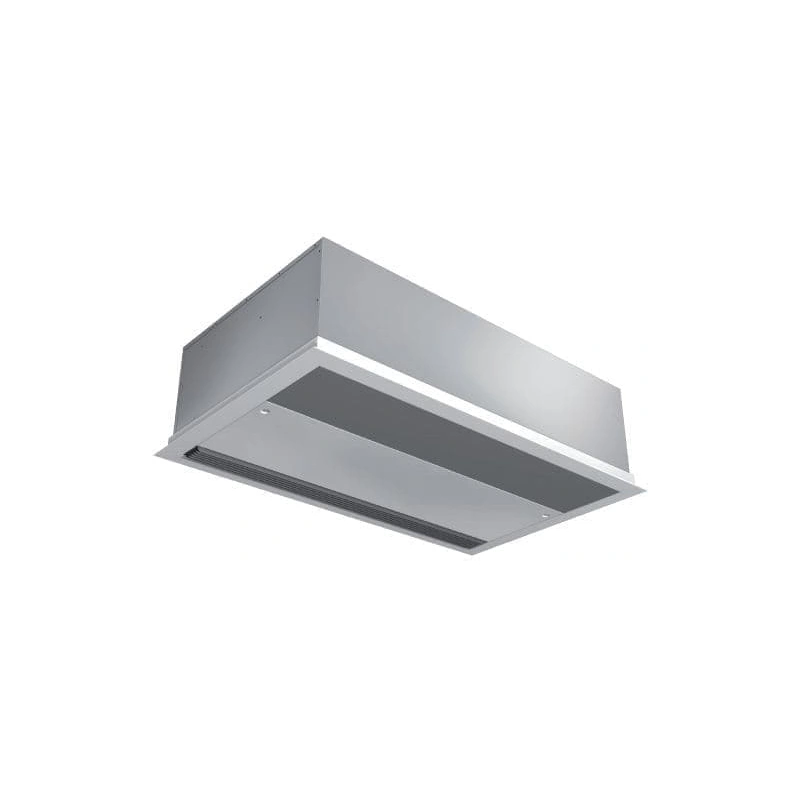

Frico AR3510E09

Электрические тепловые завесы серии Thermozone AR3500:

AR3515E14

|

AR3520E18

|

Серия Thermozone AR3500:

Воздушные завесы скрытой установки с системой управления SIRe для дверей высотой до 3,5м

Назначение и область применения

Это завесы нового поколения, которые оснащены современной встроенной системой управления SIRe, способной обеспечивать полностью автоматическое управление работой завес в зависимости от конкретных условий их применения. Скрытая установка завес серии AR3500 делает их абсолютно невидимыми, что дает возможность устанавливать их на входах с повышенными требованиями к дизайну.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты.Штатная система управления SIRe дает возможность дополнительного снижения шумности за счет автоматического выбора скорости вращения вентиляторов в зависимости от разности температур.

Эффективность и экономичность

Основная задача воздушных завес – экономия энергии. Снижая теплопотери из помещения, важно помнить, чтособственное энергопотребление завесы должно быть минимальным. потребляют ровно столько энергии, сколько необходимо в данный момент. Режим ЭКО дает возможность дополнительного энергосбережения. Воздушные завесы данной серии могут подключаться и управляться системой BMS здания.

Дизайн

Предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.

Отличительные особенности

• Встроенная система управления SIRe уже имеет все необходимые настройки для удобного и легкого подключения и работы воздушной завесы.

• Имеются модели с теплообменниками WLL для низких температур.

• Оптимизированные по концепции Thermozone параметры воздушного потока.

• Возможность подключения к системе диспетчеризации (BMS).

• По заказу видимые поверхности могут быть покрашены в необходимый цвет.

• Коррозионно-стойкий корпус из оцинкованного стального листа, окрашенного методом порошкового напыления. Цветовой код (нижняя часть): RAL 9016, NCS 0500.

Профиль скоростей воздушного потока

Система управления

Данный вид завес поставляется со встроенной управляющей платой Базовая и температурным сенсором. SIRe –это современная слаботочная система управления для выбора оптимального режима в зависимости от условий применения. Система имеет заводские настройки , поэтому очень проста и удобна в монтаже и эксплуатации. Система SIRe самостоятельно формирует режим работы исходя из особенностей конкретной установки (наружная температура, частота открывания дверей). Иммется функция «календарь» и функция раздельного управления (выключения и температуры) до 9 завес. Вследствие того, что оптимизируется режим скорости, это означает, что завеса в любом случае будет работать с минимальным уровнем шума. Для версии SIRe Профи вы всегда сможете выбрать режим Eco или Comfort в зависимости от приоритета экономичности или комфорта. В зависимости от тех функций, которые требуются, вы можете выбрать любую из 3х версий исполнения: Базовая,Продвинутая или Профи.

Функции Системы SIRe Базовая

• Ручное регулирование скорости потока и температуры.

• Автоматическое управление через встроенный

температурный сенсор.

Функции Системы SIReАС Продвинутая

• Все функции версии Базовая.

• Функция календарь.

• Индикация состояния фильтра.

• Управление через систему BMS(Система диспетчеризации здания) – режимы on/off, управление скоростью и индикация отказа.

• Переменный режим – для дверей с частыми открываниями

• Режим «открыто»- для дверей, открытых постоянно

Функции Системы SIReAA Профи

• Все функции версииПродвинутая.

• Eco режим- минимум энергопотребления.

• Comfort режим - задается приоритетность комфортности.

• Возможность полного управления через систему BMS (диспетчеризации) здания.

• Проактивное управление- уровень скорости изменяется в зависимости от наружной температуры.

Монтаж и подключение

Mонтаж

При подвеске завес серии AR3500 на стержнях с потолка, штатные монтажные скобы могут располагаться как снаружи, так и внутри корпуса завесы. Завесы устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока, как можно ближе к проему дверей, заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм.

Подключение

Управляющая плата установлена в корпус завесы. Выполнены все заводские установки системы SIRe. На месте остается только соединить отдельные элементы кабелями с разъемами. Питающий кабель заводится в завесу через отверстияв боковой части завесы. Для моделей с электронагревом питание 400В 3ф для блоков нагрева и 230В для вентиляторов подаётся отдельно. Провода подключаются насоответствующие клеммы в клеммной коробке.

Общие характеристики

Серия

Thermozone AR 3500

Напряжение, В

380

Режимы мощности, кВт

0/4,5/9

Расход воздуха, м3/ч

1000/2100

Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С

27/13

Скорость воздуха на выходе из сопла, м/с

13,3

Габаритные размеры (ДхГхВ),мм

1526х595х302

Высота установки, м

3.5

Максимальный ток, А

13

Управление

система управления SIRe

Уровень шума, дБ

39

Класс защиты

IP20

Вес, кг

42

Способ установки

горизонтально
