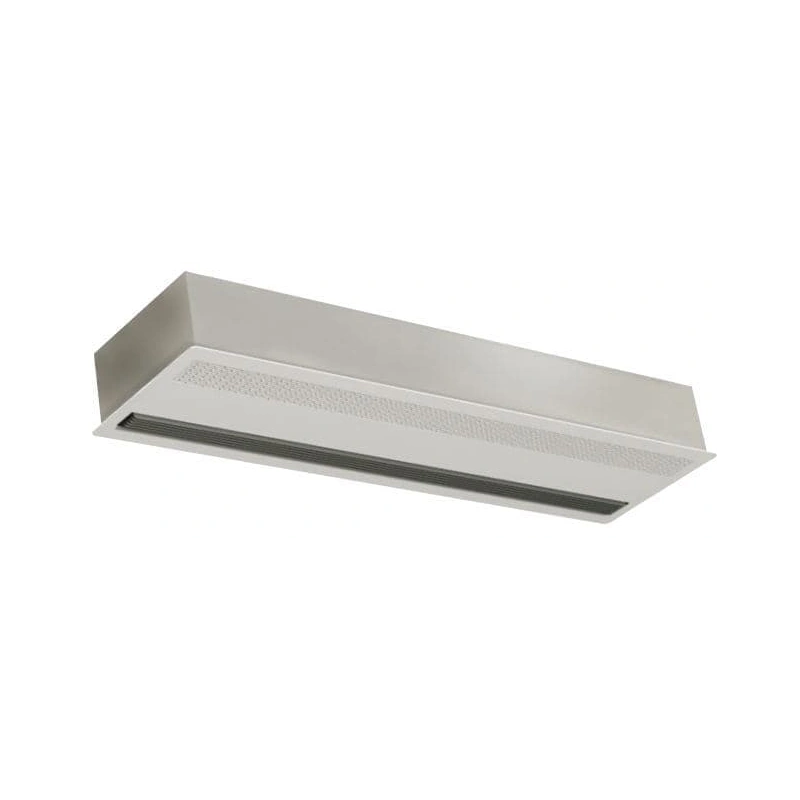

Frico AR220A

Воздушные завесы без обогрева серии Thermozone AR200:

AR210A

|

AR215A

|

Серия Thermozone AR200:

Воздушные завесы скрытой установки для дверей высотой до 2,5м

Назначение и область применения

Воздушные завесы группы AR200 предназначены для защиты входных групп с повышенными требованиями к дизайну. Устанавливаются горизонтально за подвесной потолок так, что видимой остается только нижняя часть прибора с решетками забора/выдува воздуха. Завесы данной группы имеют встроенные элементы системы управления.

Обеспечение комфорта

Современные воздушные завесы Thermozone являются многофункциональными устройствами и служат для решения нескольких задач. При открытых (часто открываемых) дверях завеса работает в режиме высокой скорости с тем, чтобы обеспечить максимальный эффект защиты. При закрытых дверях завеса автоматически переходит в режим низкой скорости, и работает на аккумуляцию тепла в зоне входа как обычный обогревательный прибор.

Эффективность и экономичность

Используемый тип вентилятора и совершенная конструкция проточной части завесы (концепции Thermozone) обеспечивают максимальную эффективность при минимальном энергопотреблении и уровне шума. Встроенные элементы системы управления, удобство в установке и обслуживании дают приборам этой группы дополнительные преимущества.

Дизайн

AR200 предназначены для скрытой установки, но видимая часть по цвету должна соответствовать другим элементам интерьера и поэтому, как опция, возможна окраска в необходимый цвет.

Отличительные особенности

• Каждый типоразмер AR200E имеет одну модель, но есть возможность перекоммутации 230В~/400В3N~, таким образом, можем получить 2 варианта по мощности.

• Оптимизированные по концепции Thermozone параметры воздушного потока.

• Компактность завесы (высота составляет всего лишь 200 мм).

• Видимая нижняя часть выполнена из полированного алюминия. Цветовой код: RAL 9016, NCS 0500. Нижняя панель легко снимается и может быть окрашена в любой желаемый цвет. Остальные корпусные элементы вне видимости изготовлены из листовой оцинкованной стали.

Профиль скоростей воздушного потока

Монтаж и подключение

Mонтаж

Завесы AR200 устанавливаются горизонтально, с нижним расположением решеток забора/выдува потока как можно ближе к проему дверей заподлицо с подвесным потолком. Единственной видимой частью является нижняя часть завесы. Для защиты широких проемов могут быть использованы несколько блоков завес, устанавливаемых вплотную друг к другу. Крышка смотрового люка находится в нижней части прибора. Необходимо обеспечить ее свободное полное открывание. Минимальное расстояние до пола 1800мм для завес с электрообогревом.

Подключение

Питающий кабель заводится в завесу через отверстия в верхней или боковой части завесы. Используется кабель 2 х 1,5мм2 с заземлением.undefined

Общие характеристики

Серия

Thermozone AR 200

Напряжение, В

220

Расход воздуха, м3/ч

1300/2400

Скорость воздуха на выходе из сопла, м/с

8.2

Габаритные размеры (ДхГхВ),мм

2042х432х198

Высота установки, м

2.5

Максимальный ток, А

1.0

Управление

3-х позиционный пульт скорости

Уровень шума, дБ

40

Класс защиты

IP20

Вес, кг

36

Способ установки

горизонтально
