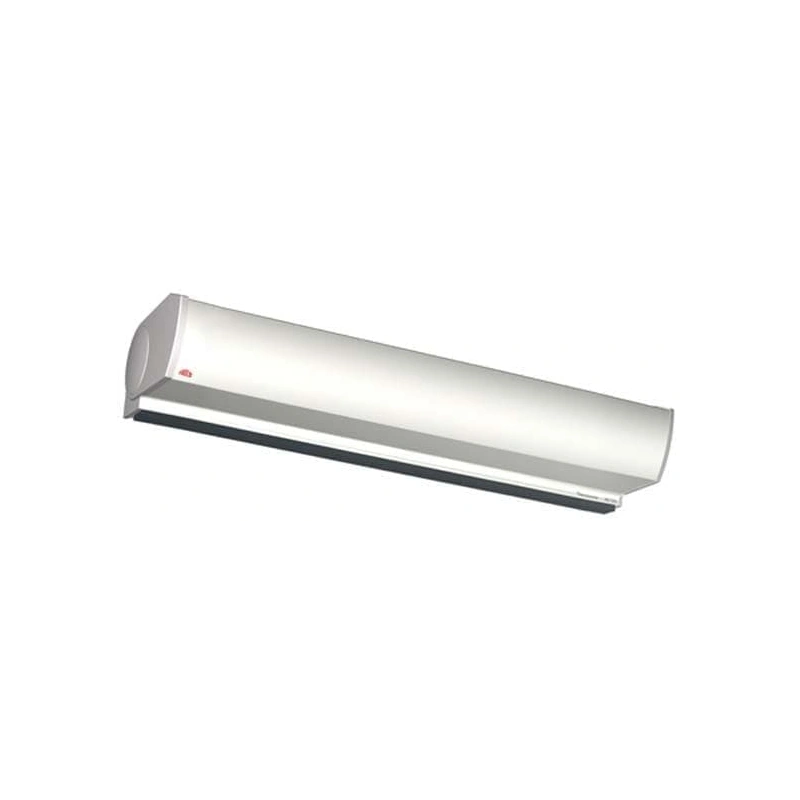

Frico AD420W2

Водяные тепловые завесы серии Thermozone AD 400:

AD410W2

|

AD415W2

|

AD410W3

|

AD415W3

|

AD420W3

|

Серия Thermozone AD 400:

Воздушные завесы для дверей высотой до 4 метров,2-х рядный теплообменник

AD400A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 4 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы AD400 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный иcточник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

Завесы AD 400A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников. Благодаря компактности конструкции, завесы серии AD400 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Скобы подвески имеют изменяемое межосевое расстояние

• Компактны и просты в установке

• Съемная передняя панель обеспечивает легкий доступ к терминальному блоку облегчается монтаж и эксплуатация

• Стабилизированный низкотурбулентный воздушный поток.

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD400 размещаются стационарно над дверным или воротным проемом и могут крепиться на стандартных скобах к стене или на стержневых подвесках к потолку . При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 400E

Ввод кабеля приборов управления производится через удаляемые выбивки, расположенные на верхней панели корпуса справа, а штуцера патрубков теплообменника с внешней резьбой DN20(3/4") находятся на верхней панели корпуса слева (если смотреть на завесу изнутри помещения).

Общие характеристики

Серия

Thermozone AD 400

Мощность (t воды 80°С, t воздуха 10°С), кВт

47.1

Мощность (t воды 90°С, t воздуха 10°С), кВт

55.5

Мощность (t воды 130°С, t воздуха 10°С), кВт

68.3

Напряжение, В

220

Скорость потока воздуха, м/с

15.0

Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С

32/25

Производительность, м3/ч

2600/5000

Габаритные размеры (ДхВхГ),мм

2028х490х378

Уровень шума, дБ

55

Высота установки, м

4

Управление

3-х позиционный пульт изменения скорости

Максимальный ток, А

4.2

Вес(без воды), кг

56

Способ установки

горизонтально
