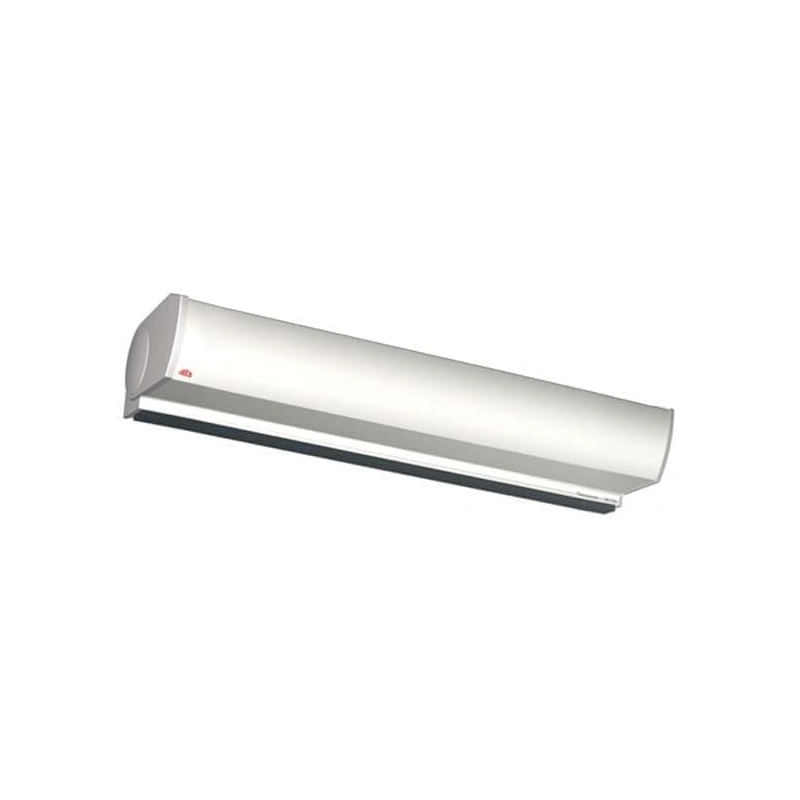

Frico AD410E14

Электрические тепловые завесы серии Thermozone AD 400:

AD415E20

|

AD420E27

|

Серия Thermozone AD 400:

Воздушные завесы для дверей высотой до 4 метров

AD400A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 4 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы AD400 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный иcточник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

Завесы AD 400A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников. Благодаря компактности конструкции, завесы серии AD400 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Скобы подвески имеют изменяемое межосевое расстояние

• Компактны и просты в установке

• Съемная передняя панель обеспечивает легкий доступ к терминальному блоку облегчается монтаж и эксплуатация

• Стабилизированный низкотурбулентный воздушный поток.

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD400 размещаются стационарно над дверным или воротным проемом и могут крепиться на стандартных скобах к стене или на стержневых подвесках к потолку . При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 400E

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки ?29 мм, расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм2 . Для завес AD420E силовой ввод производится раздельно на каждую группу

Общие характеристики

Серия

Thermozone AD 400

Напряжение, В

380

Режимы мощности, кВт

0/9/13,5

Расход воздуха, м3/ч

1700/2500

Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С

23/16

Скорость воздуха на выходе из сопла, м/с

15.0

Габаритные размеры (ДхГхВ),мм

1025х490х378

Высота установки, м

4

Максимальный ток, А

19.5

Управление

пульт управления, 3 позиции по расходу и 2 - по мощности

Уровень шума, дБ

48

Класс защиты

IP20

Вес, кг

28

Способ установки

горизонтально
