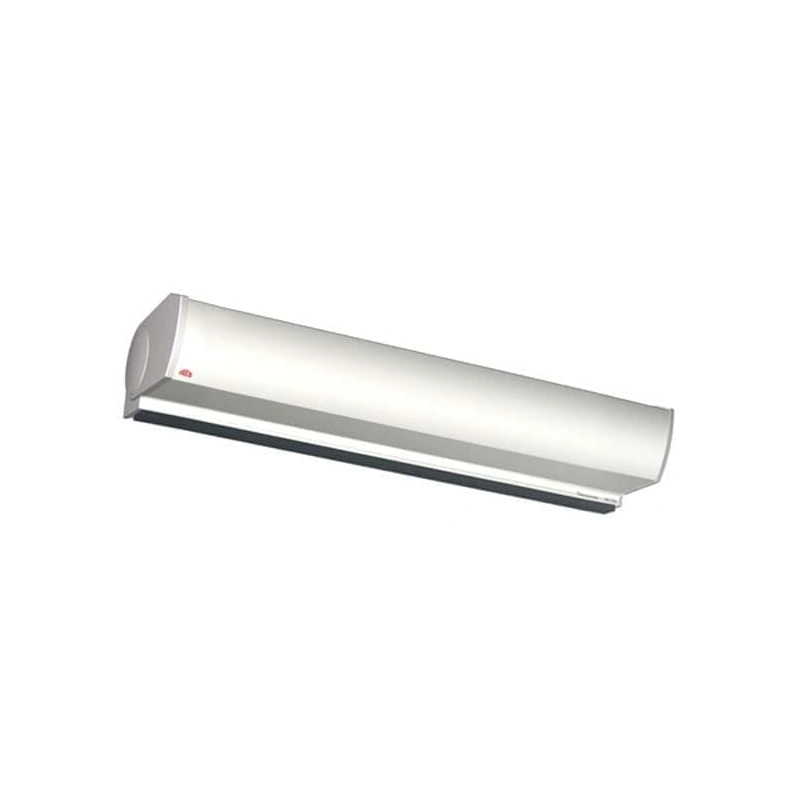

Frico AD310W

Водяные тепловые завесы серии Thermozone AD 300 W:

AD315W

|

AD320W

|

Серия Thermozone AD 300 W:

Воздушные завесы для дверей высотой до 3,5 метров

AD300A/E/W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой от 2,5 до 3,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы AD300 с блоками обогрева, как правило, используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува. Завесы AD 300A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников. Благодаря компактности конструкции, завесы серии AD300 могут монтироваться и в подвесной потолок.

На проемах большой ширины завесы устанавливаются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Низкий уровень шума.

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Скобы подвески имеют изменяемое межосевое расстояние.

• Компактны и просты в установке.

• Съемная передняя панель обеспечивает легкий доступ к терминальному блоку облегчается монтаж и эксплуатация.

• Стабилизированный низкотурбулентный воздушный поток.

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD300 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или на стержневых подвесках к потолку. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 300W

Ввод кабеля приборов управления производится через удаляемые выбивки, расположенные на верхней панели корпуса справа, а штуцера патрубков теплообменника с внутренней резьбой DN20(3/4") находятся на верхней панели корпуса слева (если смотреть на завесу изнутри помещения).

Общие характеристики

Серия

Thermozone AD 300

Мощность (t воды 80°С, t воздуха 10°С), кВт

24

Мощность (t воды 90°С, t воздуха 10°С), кВт

28.2

Мощность (t воды 130°С, t воздуха 10°С), кВт

35

Напряжение, В

220

Скорость потока воздуха, м/с

12.0

Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С

41/35

Производительность, м3/ч

1150/1800

Габаритные размеры (ДхВхГ),мм

1025х490х378

Уровень шума, дБ

44

Высота установки, м

3,5

Управление

3-х позиционный пульт изменения скорости

Максимальный ток, А

1.2

Вес(без воды), кг

28

Способ установки

горизонтально
