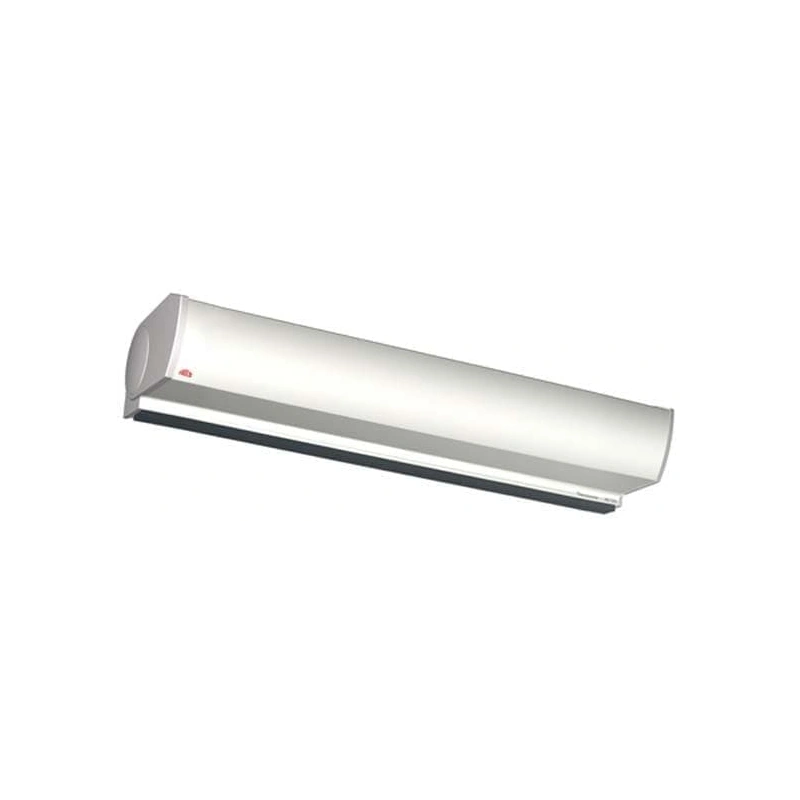

Frico AD210W

Водяные тепловые завесы серии Thermozone AD 200 W:

AD215W

|

AD220W

|

Серия Thermozone AD 200 W:

Воздушные завесы для дверей высотой до 2,5 метров

AD200W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 2,5 метров.

Они эффективно предотвращают возникновение холодных сквозняков и снижают тепловые потери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

Завесы AD200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения.

Благодаря компактности конструкции, завесы серии AD200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Низкий уровень шума

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Скобы подвески имеют изменяемое межосевое расстояние

• Компактны и просты в установке

• Не требуют специального сервисного обслуживания

• Стабилизированный низкотурбулентный воздушный поток

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD200 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или к потолку на стержневых подвесках. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 200W

Ввод кабеля приборов управления производится через удаляемые выбивки, расположенные на верхней панели корпуса справа, а штуцера патрубков теплообменника с внутренней резьбой DN15 (1/2") находятся на верхней панели корпуса слева (если смотреть на завесу изнутри помещения).

Общие характеристики

Серия

Thermozone AD 200

Мощность (t воды 80°С, t воздуха 10°С), кВт

8.5

Мощность (t воды 90°С, t воздуха 10°С), кВт

10

Мощность (t воды 130°С, t воздуха 10°С), кВт

12.2

Напряжение, В

220

Скорость потока воздуха, м/с

9.0

Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С

23/19

Производительность, м3/ч

750/1200

Габаритные размеры (ДхВхГ),мм

1020х350х225

Уровень шума, дБ

38

Высота установки, м

2,5

Управление

3-х позиционный пульт изменения скорости

Максимальный ток, А

0.5

Вес(без воды), кг

15

Способ установки

горизонтально
