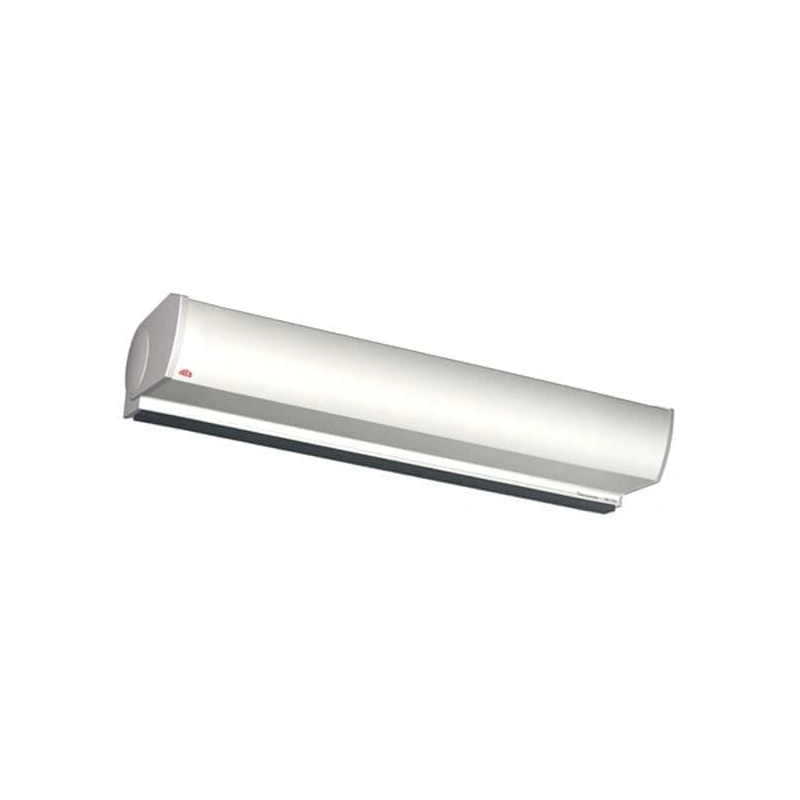

Frico AD210E09

Электрические тепловые завесы серии Thermozone AD 200 E:

AD210E03

|

AD210E03

|

AD210E03

|

AD210E03

|

AD210E03

|

AD210E03

|

AD210E03

|

Серия Thermozone AD 200 E:

Воздушные завесы для дверей высотой до 2,5 метров

AD200E - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 2,5 метров.

Они эффективно предотвращают возникновение холодных сквозняков и снижают тепловые потери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

Завесы AD200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения.

Благодаря компактности конструкции, завесы серии AD200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.

• Низкий уровень шума

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Скобы подвески имеют изменяемое межосевое расстояние

• Компактны и просты в установке

• Не требуют специального сервисного обслуживания

• Стабилизированный низкотурбулентный воздушный поток

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Завесы Thermozone AD200 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или к потолку на стержневых подвесках. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха.

Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене.

Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 200E

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки, расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм2 . Для завес AD220E силовой ввод производится раздельно на каждую группу,

Общие характеристики

Серия

Thermozone AD 200

Напряжение, В

380

Режимы мощности, кВт

0/4,5/9

Расход воздуха, м3/ч

900/1400

Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С

30/19

Скорость воздуха на выходе из сопла, м/с

10.5

Габаритные размеры (ДхГхВ),мм

1020х350х225

Высота установки, м

2.5

Максимальный ток, А

13.5

Управление

пульт, 3 поз. по расходу и 2 - по мощности

Уровень шума, дБ

41

Класс защиты

IP21

Вес, кг

16

Способ установки

горизонтально
