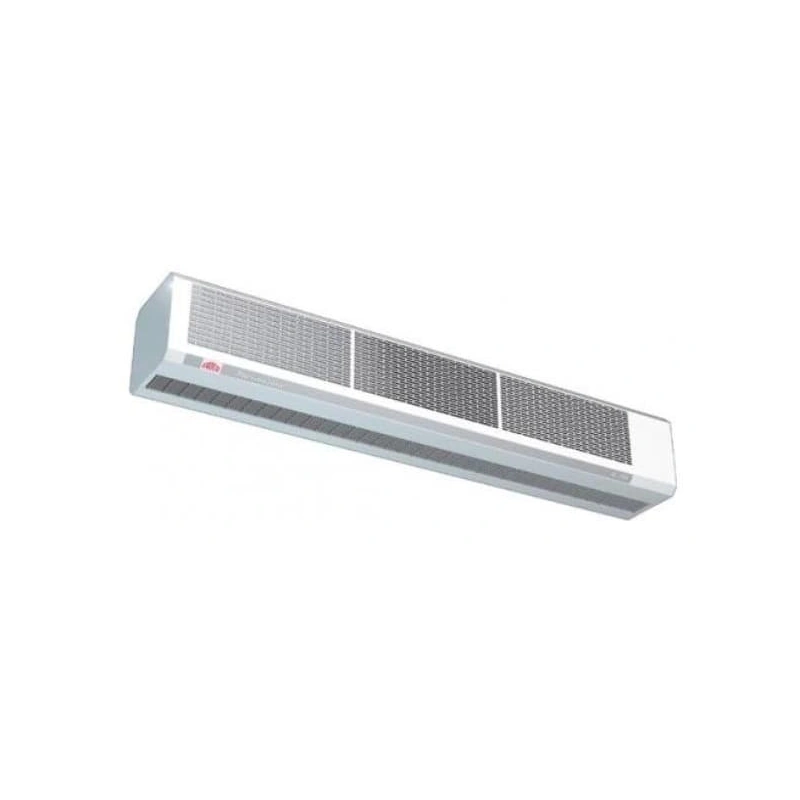

Frico AC209

Электрические тепловые завесы серии Thermozone AC 200:

AC203

|

AC203C

|

AC206

|

AC205

|

AC210

|

AC212

|

AC209XL

|

AC212XL

|

Серия Thermozone AC 200:

Воздушные завесы для дверей высотой до 2,5 метров

Серия воздушных завес Thermozone AC200 включает в себя модели без нагрева и с электрообогревом. Модели на горячей воде серии WAС200 поставляются по спецзаказу.

Завесы серии АС200 предназначены для стационарной установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы с блоками обогрева применяются, как правило, для защиты от проникновения холода, а также в качестве дополнительного источника тепла для поддержания заданной температуры внутри помещения. Завесы без обогрева применяются для разделения зон с разной температурой при необходимости сохранения кондиционированного или охлажденного воздуха.

Благодаря компактности конструкции, завесы серии AС200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы устанавливаются вплотную друг к другу так, чтобы организовать непрерывный воздушный поток и управляются с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для проема любой ширины.

• Низкий уровень шума

• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.

• Компактная конструкция, требующая минимум пространства над дверью.

• Встроенная защита от перегрева. Кнопка взведения доступна через нижнюю решетку.

• Пульт управления может устанавливаться в любом удобном месте или встраиваться в завесу.

• Модель АС203С имеет шнур с вилкой, встроенные пульт управления и термостат.

Сертифицированы SEMKO и ГОСТ, стандарт CE.

Профиль скоростей воздушного потока

Расположение и установка

Установка

Воздушные завесы серии АС200 размещаются стационарно над проемом и могут крепиться на стену на стандартных скобах, или к потолку на стержневой или гибкой подвеске. Возможна установка в подвесной потолок. Завеса располагается горизонтально, поток воздуха направлен вниз. Модели длиной 1,5 и 2 метра крепятся в трех точках. При установке над широким проемом несколько завес располагаются вплотную друг к другу на всю его ширину и управляются с одного пульта.

Электроподключение AC 200

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод осуществляется через удаляемые выбивки (6 x ?29 мм), расположенные в верхней части корпуса. Максимальное сечение силового кабеля 16 мм2 , а кабеля для приборов управления - до 6 мм2. Для завес с электрообогревом мощностью больше 3кВт силовой ввод и подача напряжения в цепи управления осуществляются на разные группы. Приборы АС209XL и AC215XL имеют два силовых ввода.

Общие характеристики

Серия

Thermozone AС 200

Напряжение, В

380

Режимы мощности, кВт

0/*/4,5/9

Расход воздуха, м3/ч

900/1200

Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха, С

30/23

Скорость воздуха на выходе из сопла, м/с

7,5

Габаритные размеры (ДхГхВ),мм

985х240х250

Высота установки, м

2.5

Максимальный ток, А

13,4

Управление

пульт управления, 2 позиции по расходу и 2 - по мощности

Уровень шума, дБ

42

Класс защиты

IP21

Вес, кг

17,4

Способ установки

горизонтально

*режим вентилятора
